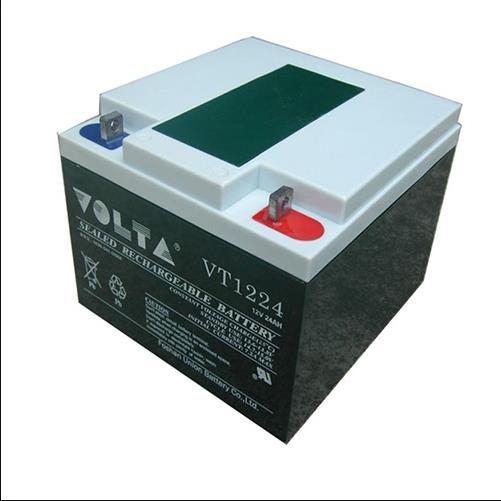

VT12100友联蓄电池(UNION)全系列销售、现货供应

友联蓄电池产品特征

1. 容量范围：26Ah—175Ah；

2. 电压等级：12V；

3. 自放电小：≤1.5%/月；

4. 良好的高率放电性能；

5. 设计寿命长（25℃）：FTA系列12年、FTB系列10年；

6. 密封反应效率：≥98%；

7. 工作温度范围宽：-15℃～50℃；

友联蓄电池结构特点

狭长形结构设计：单体排列为2×3结构，利于散热；

正极板：涂膏式正极板，高温高湿4BS固化工艺，电池具有良好的循环寿命；

接线端子置于前部：安装、连接、维护方便；

前部集中排气系统：将电池内部产生的气体排出电池室外；

平插式端子保护罩：防止产生短路，保护罩设检测孔方便电压测量；

隔板：特制粗细纤维配比的AGM隔板，提高了吸液高度；

电池壳体：抗冲击、耐震动的高强度ABS(可选用阻燃级)加厚设计；

端子密封：采用多层极柱密封专有技术。

友联蓄电池产品型号 ：MX06系列/MX12系列/VT系列

　1 系统用多路电源，要考虑系统的功耗选择适当的电源，电源电压应比较稳定。

　　2 电压采集部分使用固态继电器（G3VM-402C），由于电池节数较多，电压比较高，故应注意对内部电路的保护，可以采用适当功率的电阻。对放大电路的电 阻精度要求较高，可选用精度为1%的金属膜电阻；电路设计应避免出现因多个固态继电器同时开通的直通现象，这样会使多节蓄电池短路，造成电压采集电路的损 坏。

　　3 A/D转换芯片的基准电源要十分稳定，基准电源与芯片工作电源应采用不同的共地电源，以保证A/D转换芯片基准电源的稳定性。为了减少干扰，时钟和片选信号与单片机、CPLD之间进行光电隔离。

　　4 器件的布局和PCB图的布线采用模块化，交流与直流分离，强电与弱电分离，数字地和模拟地分开，注意电源线和地线的布局。

友联蓄电池是否损坏的判断标准

? ?友联蓄电池的好坏判断有专用的蓄电池测量仪,但是一般的用户很少有这种仪器,都只有一只万用表.下面几点维修中判断蓄电池好坏的几点总结,以供参考.

?

1、从外观判断：观察外观有无变形、凸出、漏液、破裂炸开、烧焦、螺丝连接处有无氧化物渗出等。

2、带载测量：若外观无异常，UPS工作于电池模式下，带一定量的负载，若放电时间明显短于正常放电时间，充电8小时以后，乃不能恢复正常的备用时间，判定电池老化。

3、用万用表测量：

A、电池放电模式下测量：测量电池组中各个电池端电压，若其中一个或多个电池端电压显明高于或低于标称电压(标称电压12V/节)，判断电池老化。

B、市电模式下测量：电池组中各个电池端的充电电压，若其中一个或多个电池的充电电压显明高于或低于其他电压，判定电池老化。

C、测电池组的总电压：电池组总电压明显低于标称值(以C1K电池组标称值是36V为例)，充电8小时后乃不能恢复到正常值，即使恢复到正常值，放电时间达不到正常放电时间，判定电池老化。

D、电池开机测量：UPS不开机，也不要接市电，先用万用表测量电池组总电压，以C1K为例，此时电压可能在36V-40V之间，属于正常值，表笔不要离开，一直盯住万用表的指示，然后接开机键，若此时电池总电压马上降至30V以下乃至十几伏，UPS马上自动关机，关机后电压立即恢复到原有值。判定电池老化。
